DESAGÜE BAJO COMPUERTA
Vídeo con el desarrollo de la práctica
Vídeo con el desarrollo de la práctica
Objetivo
Determinar el coeficiente de desagüe de una compuerta.
Datos
| Ancho canal (cm) | 8 |
| Qreal (m3/s)
(obtenido en el guión anterior) |
|
| Calado aguas arriba: y4 (cm) | |
| Calado aguas abajo: y5 (cm) | |
| d (cm) |
Desarrollo

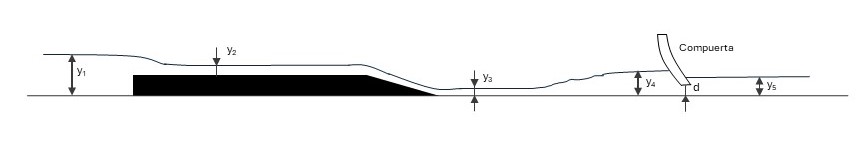

Se coloca una compuerta en el canal.
1- Para el cálculo del caudal teórico se utiliza la siguiente formulación:
\(Q_{real}=C_{d}· Q_{teorico}\)
\(Q_{teorico}=S· v_{teorica}= S· \sqrt{2gh}\)
Donde,
v: velocidad (m/s)
S: sección (m2)
h: distancia entre el orificio de salida y lámina aguas arriba
2- Se obtiene finalmente el coeficiente de desagüe (Cd).
Resultados
| Coeficiente de desagüe | |
| Caudal teórico (l/s) |
